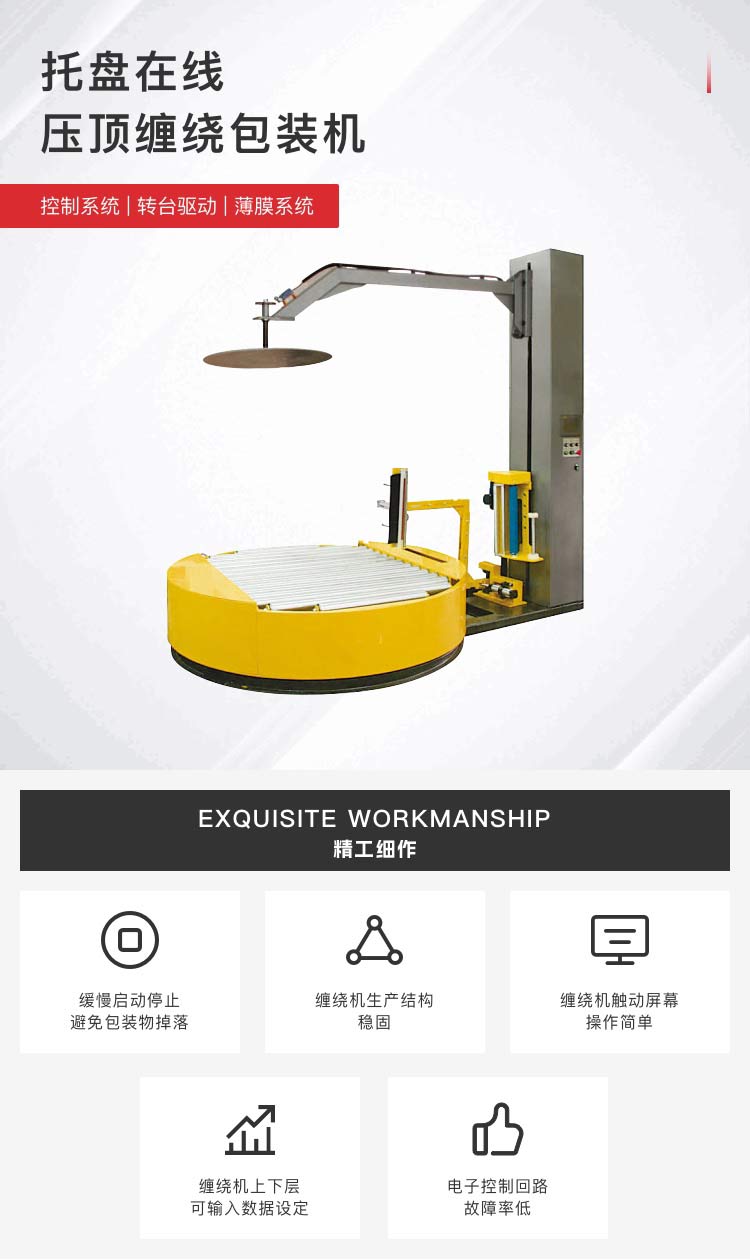

控制系統

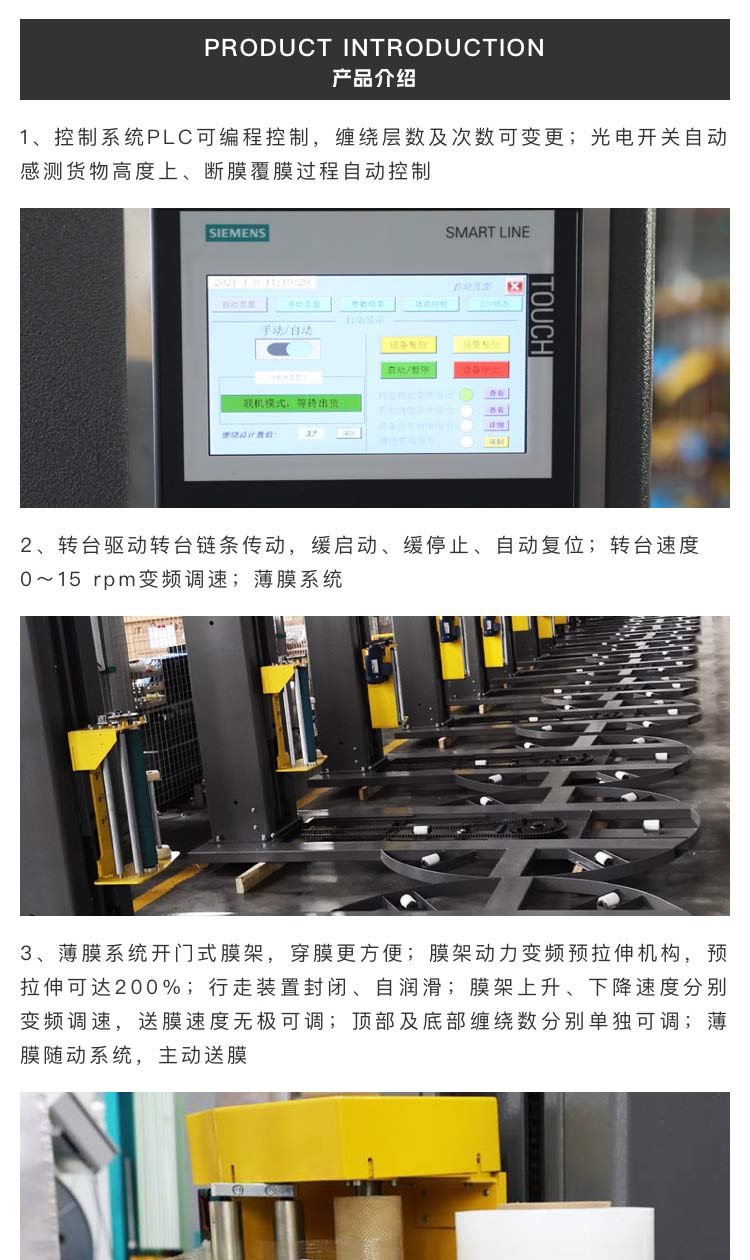

1. PLC可編程控制，纏繞層數及次數可變更；
2. 光電開關自動感測貨物高度上、斷膜、覆膜過程自動控制；

轉臺驅動

1. 轉臺鏈條傳動，緩啟動、緩?fù)Ｖ埂⒆詣訌?fù)位；
2. 轉臺速度0～15 rpm 變頻調速；

薄膜系統

1. 開門式膜架，穿膜更方便；
2. 膜架動力變頻預拉伸機構，預拉伸可達200%；
3. 行走裝置封閉、自潤滑；
4. 膜架上升、下降速度分別變頻調速，送膜速度無極可調；
5. 頂部及底部纏繞數分別單獨可調；
6. 薄膜隨動系統，主動送膜；

工作步驟

1. 設備0位，將纏繞膜放置于膜架上，并按穿膜示意圖正確穿膜后，將膜頭夾在轉盤的夾子上。
2. 產品進入設備輸送滾筒啟動，將產品接入纏繞機，輸送滾筒停止，其位置由光電控制。纏繞機與前/后工位有相關的通訊。
3. 產品到位停止后，壓頂機構下行并壓到產品頂部，到們檢測。
4. 纏繞機轉盤轉動，纏繞膜被均勻纏繞至產品上。其間恰當?shù)臅r機，夾膜夾子松開膜頭，吹膜電磁閥導通吹膜，做膜頭被纏在產品表面。
5. 纏繞將要結束時，轉盤減速并緩緩?fù)Ｖ赁D(zhuǎn)盤0位，此時膜架也在最低位。斷膜機構動作，將膜導入夾子中間，夾膜夾子啟動將膜夾住。緊接著斷膜、燙/撫膜。
6. 燙、斷完成之后，轉膜機構回原位；壓頂機構回原位。此時輸送線啟動，將產品輸出纏繞工位后輸送線停止。至此，整個設備各功能部件均在0位，且處于待命狀態。
7. 新的產品到來時，重復上述過程，整機即可實現無人化自動纏繞。

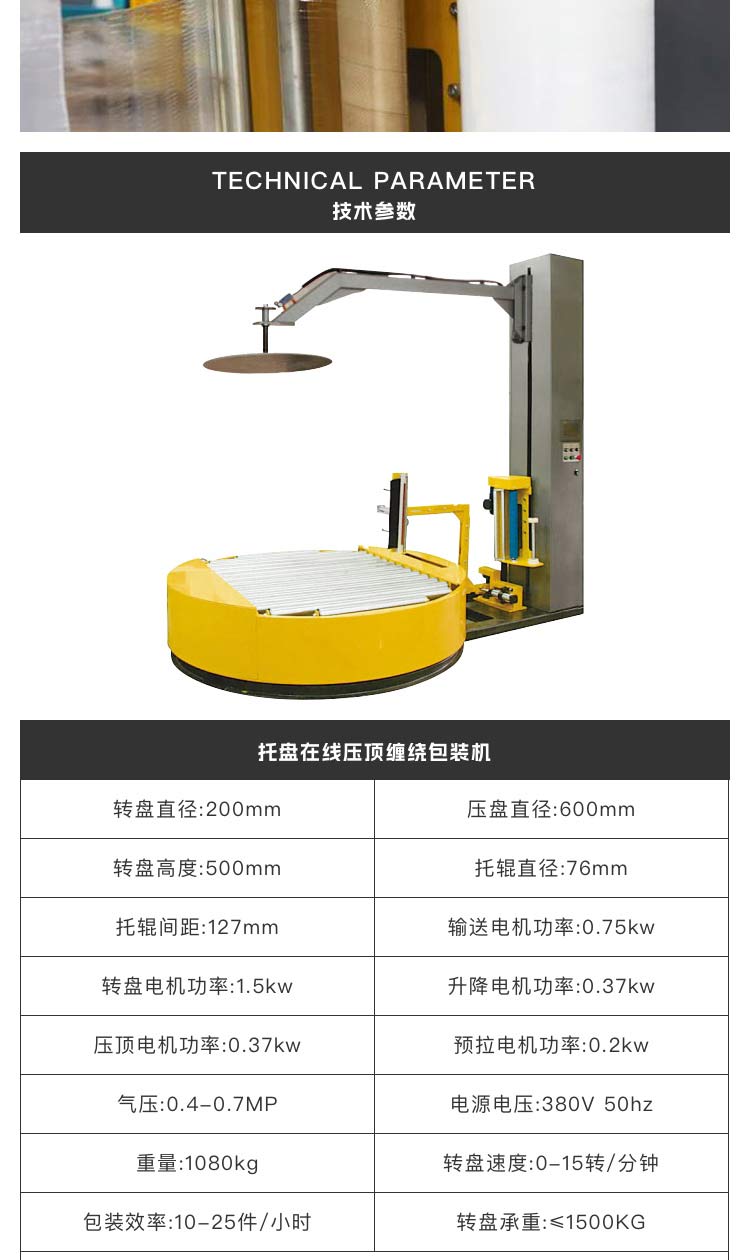

轉盤直徑：2000mm

壓盤直徑：600mm

轉盤高度：500mm

托輥直徑：76mm

托輥間距：127mm

輸送電機功率：0.75kw

轉盤電機功率：1.5kw

升降電機功率：0.37kw

壓頂電機功率：0.37kw

預拉電機功率：0.2KW

氣壓:0.4-0.7MP

電源電壓 380 V 50hz

重量：1080kg

轉盤速度：0-15轉/分鐘

包裝效率：10-25件/小時

轉盤承重：≤1500KG

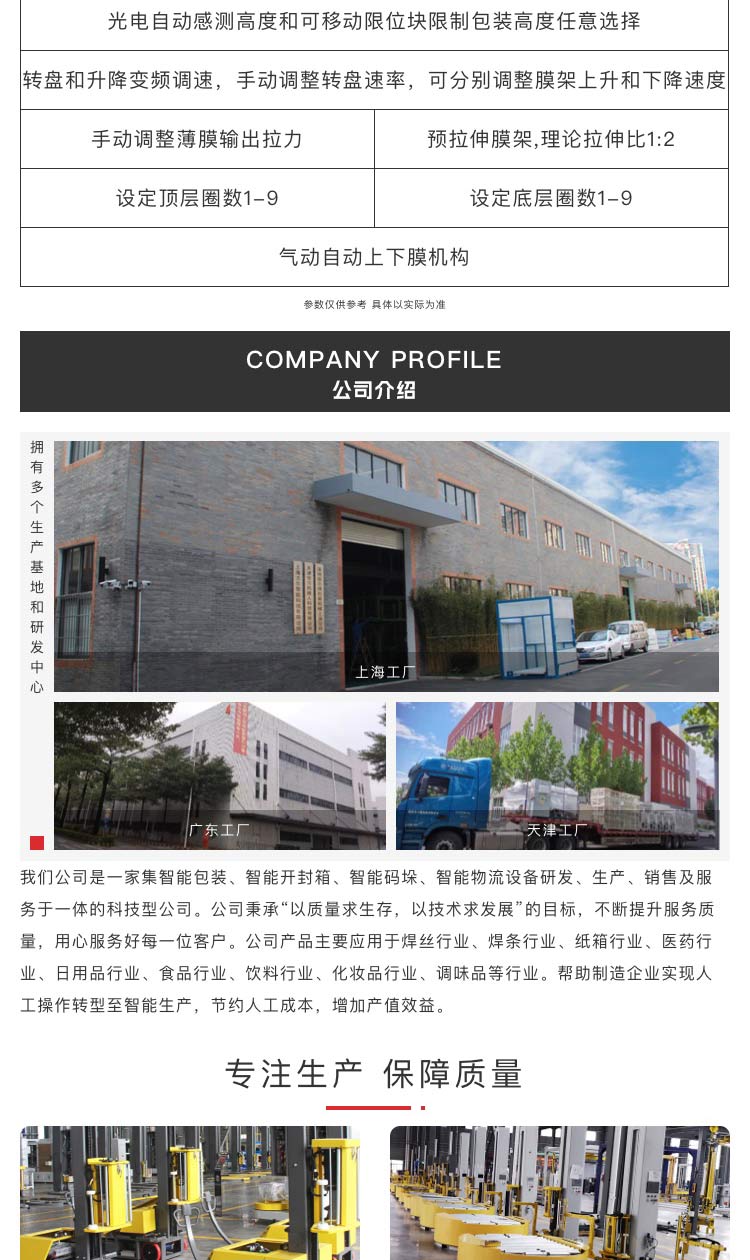

光電自動感測高度和可移動限位塊限制包裝高度任意選擇

轉盤和升降變頻調速，手動調整轉盤速率，可分別調整膜架上升和下降速度

手動調整薄膜輸出拉力

預拉伸膜架，理論拉伸比1：2

設定頂層圈數1-9

設定底層圈數1-9

氣動自動上下膜機構
